欧美一区二区三区成人片在线-中文字幕亚洲综合久久菠萝蜜-yyyy11111少妇无码影院-国产av无码专区亚洲av桃花庵

歡迎您來到仲鉑新材網(wǎng)站! 收藏本站 在線留言 網(wǎng)站地圖

仲鉑新材

全球橡化用低熔點(diǎn)包裝創(chuàng)新者仲鉑創(chuàng)新包裝 提升工業(yè)品質(zhì)

二維碼

仲鉑新材服務(wù)熱線400-0536-459

熱門關(guān)鍵詞搜索:低熔點(diǎn)投料袋EVA塑料袋低熔點(diǎn)EVA塑料袋煉膠用塑料袋煉膠用EVA塑料袋

仲鉑新材首家研制72℃超低終熔點(diǎn)塑料袋
當(dāng)前位置:首頁 » 仲鉑新材資訊中心 » 行業(yè)動(dòng)態(tài) » 低熔點(diǎn)包裝袋熱封工藝與什么因素有關(guān)

低熔點(diǎn)包裝袋熱封工藝與什么因素有關(guān)

文章出處:責(zé)任編輯:查看手機(jī)網(wǎng)址
掃一掃!低熔點(diǎn)包裝袋熱封工藝與什么因素有關(guān)掃一掃!
人氣:-發(fā)表時(shí)間:2017-06-11 15:09【

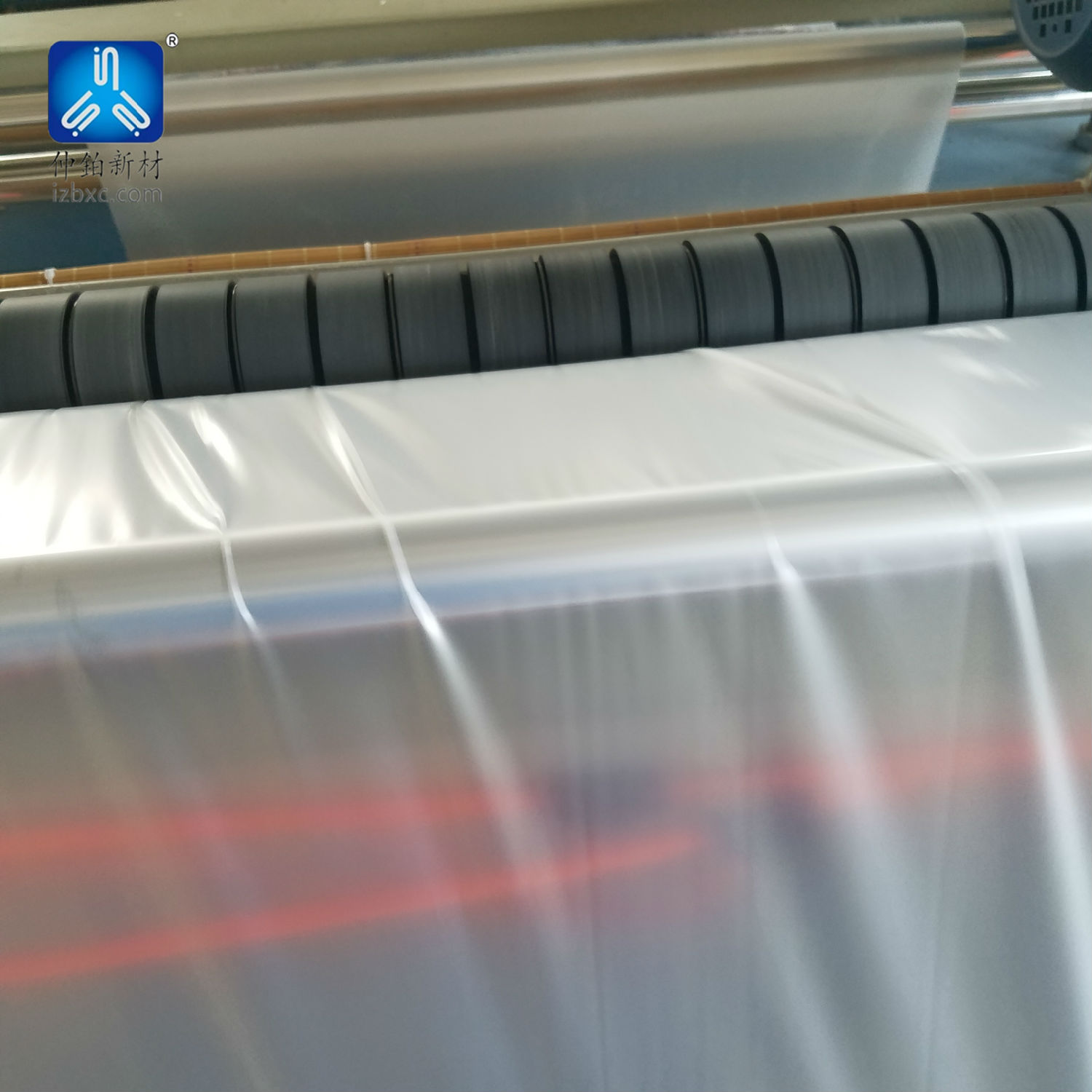

包裝袋的熱封質(zhì)量一直是包裝生產(chǎn)廠家控制產(chǎn)品質(zhì)量的重要的項(xiàng)目之一,包裝袋的熱封工藝受多種因素的影響,以下就是影響熱封工藝的因素:

  1、熱封層材料的種類、厚度以及質(zhì)量對熱封強(qiáng)度有決定性的影響

  一般復(fù)合包裝常用的熱封材料有CPE、CPP、EVA、熱熔膠以及其它一些離子型樹脂共擠或共混改性薄膜。熱封層材料的厚度一般在20~80μm之間,特殊情況下也有達(dá)100~200μm的。同一種熱封材料,其熱封強(qiáng)度隨熱封厚度的增大而增大。蒸煮袋的熱封強(qiáng)度一般要求達(dá)40~50牛頓,因此,其熱封材料厚度應(yīng)在60~80μm以上。

  2、熱封溫度對熱封強(qiáng)度的影響最為直接

  各種材料的熔融溫度的高低,直接決定復(fù)合袋的最低熱封溫度。生產(chǎn)過程中,由于熱封壓力,制袋速度以及復(fù)合基材的厚度等多方面影響,實(shí)際采用的熱封溫度往往要高于熱封材料的熔融溫度。熱封的壓力越小,要求熱封溫度越高;機(jī)速越快,復(fù)合膜的面層材料越厚,要求的熱封溫度也越高。熱封溫度若低于熱封材料的軟化點(diǎn),則無論怎樣加大壓力或延長熱封時(shí)間,均不可能使熱封層真正封合。但是若熱封溫度過高,又極易損傷焊邊處的熱封材料熔融擠出,產(chǎn)生“根切”現(xiàn)象,大大降低封口的熱封強(qiáng)度和袋子的耐沖擊性能。

  3、要達(dá)到理想的熱封強(qiáng)度,一定的壓力必不可少

  對于輕薄包裝袋,熱封壓力至少要達(dá)到2kg/cm2,而且隨著復(fù)合膜總厚度的增加而相應(yīng)提高。若熱封壓力不足,兩層薄膜之間難以達(dá)到真正地熔合,致合局部熱封不好,或者難以趕盡夾在焊縫中間的氣泡,造成虛焊;當(dāng)然,熱封壓力也不是越大越好,應(yīng)以不損傷焊邊為宜,因?yàn)樵谳^高的熱封溫度時(shí),焊邊的熱封材料已處于半熔融狀態(tài),太大的壓力易擠走部分熱封料,使焊縫邊緣形成半切斷狀態(tài),焊縫發(fā)脆,熱封強(qiáng)度降低。

  4、熱封時(shí)間主要由制袋機(jī)的速度決定

  熱封時(shí)間也是影響焊縫封合強(qiáng)度和外觀的一個(gè)關(guān)鍵因素。相同的熱封溫度和壓力,熱封時(shí)間長,則熱封層熔合更充分,結(jié)合更牢固,但熱封時(shí)間太長,容易造成焊縫起皺,影響外觀。

  5、熱封后的焊縫若冷卻不好,不但會(huì)影響焊縫的外觀平整度,而且對熱封強(qiáng)度有一定的影響

  冷卻過程就是通過在一定的壓力下,用較低的溫度對剛剛?cè)廴跓岱夂蟮暮缚p進(jìn)行定形,消除應(yīng)力集中的過程。因此,壓力不夠,冷卻水循環(huán)不暢,循環(huán)量不夠,水溫太高,或冷卻不及時(shí)都會(huì)致使冷卻不良,熱封邊起翹,熱封強(qiáng)度降低。

  6、熱封次數(shù)越多,熱封強(qiáng)度越高

  縱向熱封次數(shù)取決于縱向焊棒的有效長度和袋長之比;橫向熱封次數(shù)由機(jī)臺(tái)橫向熱封裝置的組數(shù)決定。良好的熱封,要求熱封次數(shù)至少達(dá)到兩次以上。一般的制袋機(jī)的燙刀有2組,而燙刀位置重疊程度越高,熱封效果越好。

  7、相同結(jié)構(gòu)和厚度的復(fù)合膜,復(fù)合層間剝離強(qiáng)度愈高,熱封強(qiáng)度亦愈大

  對于復(fù)合剝離強(qiáng)度較低的產(chǎn)品,焊縫破壞往往是焊縫處的復(fù)合膜先層間剝離,致使由內(nèi)面熱封層獨(dú)立承受破壞拉力,而面層材料失去補(bǔ)強(qiáng)作用,焊縫的熱封強(qiáng)度由此大為降低。若復(fù)合剝離強(qiáng)度較大,則不致發(fā)生焊邊處層間剝離,所測得的實(shí)際熱封強(qiáng)度就大得多。


    更多詳請敬請咨詢仲鉑新材官方服務(wù)熱線:400-0536-459

相關(guān)資訊
